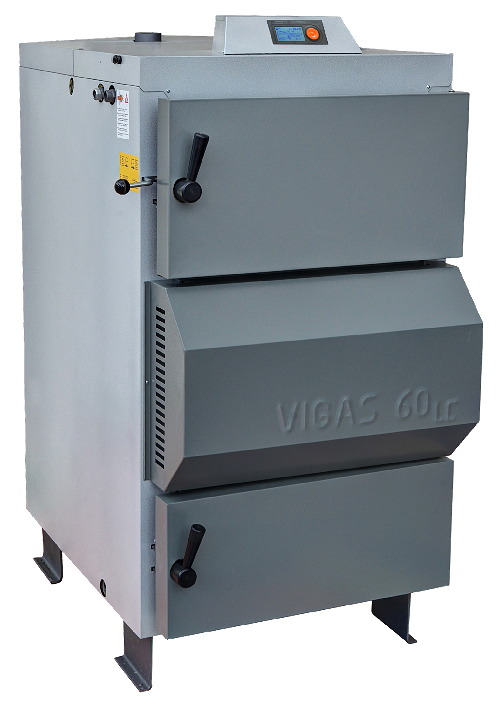

VIGAS 60 LC (15-72 kW)takarékos, elektronikusan vezérelt faelgázosító kazán
Alap felszereltség:
-
AK4000 szabályozó
-
Füstgázhőmérséklet érzékelő
-
Lambda Conrol rendszer - lambdaszonda
-
Biztonsági hűtő hőcserélő
-
Szervomotor által mozgatott csappantyú az elsődleges és másodlagos levegő vezérlésére
-
Elszívó ventilátor, keringető szivattyú, szobatermosztát csatlakoztatásának lehetősége
- Bővítő modulok (EXPANDER) csatlakoztatásának lehetősége, összetett fűtési rendszerek összehangolt vezérlésére
Előnyök:
-
A lambda szonda adatai alapján finoman vezérelt égés folytán további 20–25 % tüzelőanyagfogyasztás csökkenés a lambda szonda nélküli VIGAS modellekhez képest.
-
A kazán magas, akár 91,2 %-os hatásfoka.
-
Alacsony, az előírtnál lényegesen kisebb károsanyag kibocsátás a tökéletes égésnek köszönhetően.
-
Könnyű, gyors tisztítás az eltávolítható elsődleges levegő járat által.
-
Az elgázosító kamra falainak rézsútos kialakítása a tökéletes tüzelőanyag felhasználás biztosítása érdekében.
-
Magas élettartam a belső részek hőálló, korróziógátló TERMOSIL védőréteggel történő kezelésének köszönhetően.
-
Samottal kibélelt égéstér a tökéletes égés biztosítása érdekében.
-
Vastag NOBASIL hőszigetelés a hővesztés megakadályozására.
-
SD kártyás diagnosztikai rendszer, a kazán működésének PC-n történő utólagos kiértékelése céljából.
A kazán vázlata
-
AK 3000 vezérlés
-
Felső ajtó
-
Kéménycsappantyú húzórúdja
-
Elgázosító kamra
-
Elsődleges levegő járat
-
Levegőcsappantyú szervomotorja
-
Ventilátor
-
Ventilátor burkolat
-
Hőállóbeton fúvóka
-
Másodlagos levegő retesz
-
Ajtózár
-
Samott téglák
-
Alsó ajtó
-
Kéménytorok
-
Hőcserélő fedele
-
Befűtő csappantyú
-
Felső hátulsó burkolat
-
Előremenő víz torok
-
Hőbiztosíték
-
Kazánvíz hőérzékelő
-
Felső elülső burkolat
-
Lambda szonda
-
Füstgázhőmérséklet érzékelő
-
Hőcserélő csövezet
-
Hőállóbeton falazat
-
Másodlagos levegő
-
Égéstér
-
Füstgáz áramlás iránya
-
Visszaforgatott víz torok
-
Vízfeltöltő torok
Műszaki adatok
A kazán EN 303-5 szerinti osztálya (hatásfok / kibocsátás)
|
|
3 / 3
|
Max. üzemi nyomás
|
bar
|
3
|
Tüzelőanyag
|
|
fa max. 20 % nedvességtartalomig, min. 15 MJ/kg fűtőértékkel
|
Teljesítmény tartomány
|
kW
|
15 - 72
|
Hatásfok
|
%
|
91,2
|
Tüzelőanyag fogyasztás névleges teljesítménynél
|
kg/ó
|
19
|
Helyettesítő tüzelőanyag
|
|
Fahulladék, faforgács, fűrészpor, fűrészporbrikett max. 20 % nedvességtartalomig
|
Kéményhuzat
|
mbar
|
0,20 – 0,35
|
Súly
|
kg
|
760
|
Beáramló víztorok átmérője
|
G/mm
|
2"
|
Kiáramló víztorok átmérője
|
G/mm
|
2"
|
Feltöltő szelep átmérője
|
G
|
¾"
|
Víz térfogata
|
l
|
180
|
Égéstermékek hőmérséklete névleges teljesítménynél
|
°C
|
240
|
Égéstermékek hőmérséklete minimális teljesítménynél
|
°C
|
150
|
Töltő kamra mérete - mélység
|
mm
|
750
|
Töltő kamra mérete - magasság
|
mm
|
730
|
Töltő kamra mérete - szélesség
|
mm
|
575
|
Betöltő nyílás mérete (szélesség×magasság)
|
mm
|
575×318
|
Tüzelőanyag max. tömege
|
kg
|
80
|
Töltő kamra térfogata
|
dm³
|
315
|
Zajszint
|
dB
|
51,4
|
Maximális bemeneti teljesítmény
|
W
|
140
|
Feszültség/frekvencia
|
V/Hz
|
~230/50
|
A TS 130 hűtő hőcserélő leeresztőszelepe
Nyitás hőmérséklete
|
°C
|
95
|
Belépő víz hőmérséklete
|
°C
|
4 – 15
|
Belépő víz nyomása
|
bar
|
1 – 4
|
EN 303-5: 1999 (MSZ EN 303-5:2000) c. l. 4.2.6 – Emissziós határértékek
A lehető legnagyobb hangsúlyt fektetjük környezetünk védelmére a gyártás folyamán, valamint kazánjaink károsanyag-kibocsátásának folyamatos csökkentésére.
A jelenlegi értékeink már most megfelelnek a 2015-ben érvénybe lépő szabványoknak.
Szilárd tüzelőanyagokkal üzemelő, kézi táplálású, legfeljebb 300 kW névleges teljesítményű kazánok részére meghatározott károsanyag-kibocsátási határértékek, [mg/m³]-ben 10 % O2 mellett. (megj.: a magasabb osztályú besorolás az előnyösebb)
Szabvány szerinti értékek VIGAS 60 Lambda Control esetében mért értékek
|
1. osztály
|
2. osztály
|
3. osztály
|
CO
|
12 500
|
5 000
|
2 500
|
OGC
|
1 500
|
200
|
100
|
Por
|
180
|
150
|
125
|
|
névleges teljesítménynél
|
CO
|
447 |
OGC
|
31 |
Por
|
39 |
|
