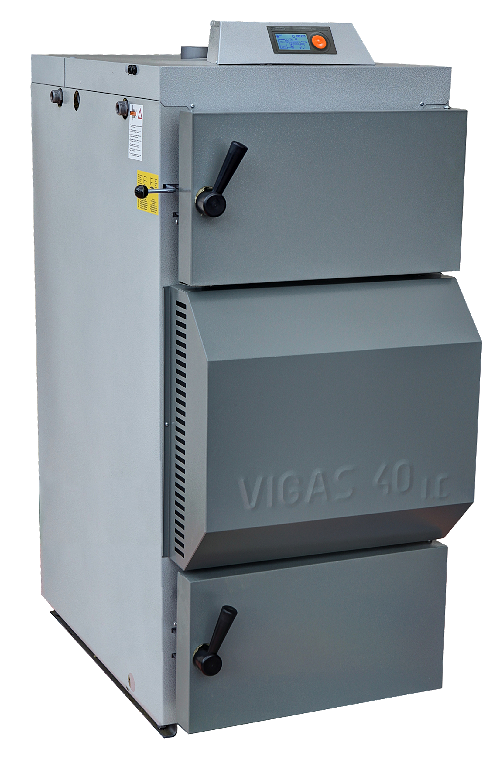

VIGAS 40 LC (8-41 kW)

takarékos, elektronikusan vezérelt faelgázosító kazán

Alap felszereltség:

  • AK4000 szabályozó

  • Füstgázhőmérséklet érzékelő

  • Lambda Conrol rendszer - lambdaszonda

  • Biztonsági hűtő hőcserélő

  • Szervomotor által mozgatott csappantyú az elsődleges és másodlagos levegő vezérlésére

  • Elszívó ventilátor, keringető szivattyú, szobatermosztát csatlakoztatásának lehetősége

  • Bővítő modulok (EXPANDER) csatlakoztatásának lehetősége, összetett fűtési rendszerek összehangolt vezérlésére

Előnyök:

  • A lambda szonda adatai alapján finoman vezérelt égés folytán további 20–25 % tüzelőanyagfogyasztás csökkenés a lambda szonda nélküli VIGAS modellekhez képest.

  • A kazán magas, akár 91,9 %-os hatásfoka.

  • Alacsony, az előírtnál lényegesen kisebb  károsanyag kibocsátás a tökéletes égésnek köszönhetően.

  • Könnyű, gyors tisztítás az eltávolítható elsődleges levegő járat által.

  • Az elgázosító kamra falainak rézsútos kialakítása a tökéletes tüzelőanyag felhasználás biztosítása érdekében.

  • Magas élettartam a belső részek hőálló, korróziógátló TERMOSIL védőréteggel történő kezelésének köszönhetően.

  • Samottal kibélelt égéstér a tökéletes égés biztosítása érdekében.

  • Vastag NOBASIL hőszigetelés a hővesztés megakadályozására.

  • SD kártyás diagnosztikai rendszer, a kazán működésének PC-n történő utólagos kiértékelése céljából.



A kazán vázlata

  1. AK 3000 vezérlés

  2. Felső ajtó

  3. Kéménycsappantyú húzórúdja

  4. Elgázosító kamra

  5. Elsődleges levegő járat

  6. Levegőcsappantyú szervomotorja

  7. Ventilátor

  8. Ventilátor burkolat

  9. Hőállóbeton fúvóka

  10. Másodlagos levegő retesz

  11. Ajtózár

  12. Samott téglák

  13. Alsó ajtó

  14. Kéménytorok

  15. Hőcserélő fedele

  16. Befűtő csappantyú

  17. Felső hátulsó burkolat

  18. Előremenő víz torok

  19. Hőbiztosíték

  20. Kazánvíz hőérzékelő

  21. Felső elülső burkolat

  22. Lambda szonda

  23. Füstgázhőmérséklet érzékelő

  24. Hőcserélő csövezet

  25. Hőállóbeton falazat

  26. Másodlagos levegő

  27. Égéstér

  28. Füstgáz áramlás iránya

  29. Visszaforgatott víz torok

  30. Vízfeltöltő torok





Műszaki adatok

A kazán EN 303-5 szerinti osztálya (hatásfok / kibocsátás)



3 / 3

Max. üzemi nyomás

bar

3

Tüzelőanyag



fa max. 20 % nedvességtartalomig, min. 15 MJ/kg fűtőértékkel

Teljesítmény tartomány

kW

8 - 41

Hatásfok

%

91,9

Tüzelőanyag fogyasztás névleges teljesítménynél

kg/ó

11,2

Helyettesítő tüzelőanyag



Fahulladék, faforgács, fűrészpor, fűrészporbrikett max. 20 % nedvességtartalomig

Kéményhuzat

mbar

0,20 – 0,35

Súly

kg

460

Beáramló víztorok átmérője

G/mm

2"

Kiáramló víztorok átmérője

G/mm

2"

Feltöltő szelep átmérője

G

½"

Víz térfogata

l

93

Égéstermékek hőmérséklete névleges teljesítménynél

°C

240

Égéstermékek hőmérséklete minimális teljesítménynél

°C

150

Töltő kamra mérete - mélység

mm

560

Töltő kamra mérete - magasság

mm

490

Töltő kamra mérete - szélesség

mm

440

Betöltő nyílás mérete (szélesség×magasság)

mm

435×255

Tüzelőanyag max. tömege

kg

48

Töltő kamra térfogata

dm³

185

Zajszint

dB

47,7

Maximális bemeneti teljesítmény

W

71

Feszültség/frekvencia

V/Hz

~230/50

A TS 130 hűtő hőcserélő leeresztőszelepe

Nyitás hőmérséklete

°C

95

Belépő víz hőmérséklete

°C

4 – 15

Belépő víz nyomása

bar

1 – 4

EN 303-5: 1999 (MSZ EN 303-5:2000) c. l. 4.2.6 – Emissziós határértékek

A lehető legnagyobb hangsúlyt fektetjük környezetünk védelmére a gyártás folyamán, valamint kazánjaink károsanyag-kibocsátásának folyamatos csökkentésére.

A jelenlegi értékeink már most megfelelnek a 2015-ben érvénybe lépő szabványoknak.

Szilárd tüzelőanyagokkal üzemelő, kézi táplálású, legfeljebb 300 kW névleges teljesítményű kazánok részére meghatározott károsanyag-kibocsátási határértékek, [mg/m³]-ben 10 % O2 mellett. (megj.: a magasabb osztályú besorolás az előnyösebb)

Szabvány szerinti értékek                                         VIGAS 40 Lambda Control esetében mért értékek



1. osztály

2. osztály

3. osztály

CO

25 000

8 000

5 000

OGC

2 000

300

150

Por

180

150

125



névleges teljesítménynél

CO

85

OGC

29

Por

31
