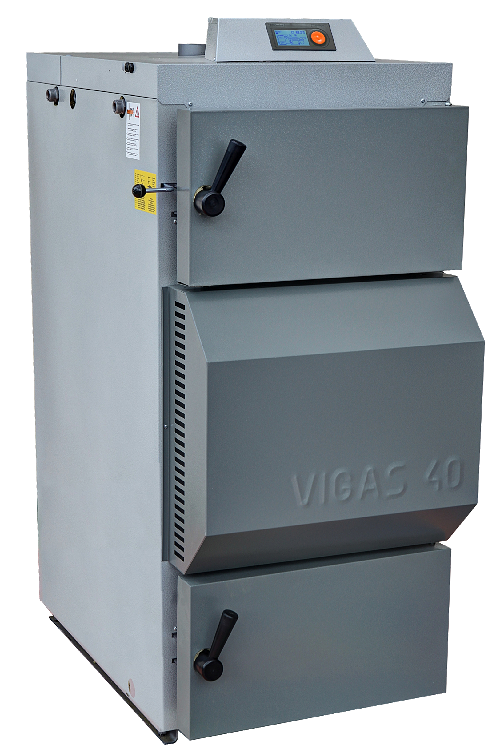

VIGAS 40 (41 kW)
takarékos, elektronikusan vezérelt faelgázosító kazán
Alap felszereltség:
-
AK4000 szabályozó
-
Füstgázhőmérséklet érzékelő
-
Befúvó ventilátor
-
Kazánköri keringető szivattyú vezérlés
-
Szobatermosztát, elszívó ventilátor csatlakoztatásának lehetősége
-
Bővítő modulok (EXPANDER) csatlakoztatásának lehetősége
-
Biztonsági hűtő hőcserélő
Előnyök:
-
Füstgázhőmérséklet alapján vezérelt égés, amely 60–65 % költség megtakarítást eredményez a hagyományos szilárdtüzelésű illetve gáz fűtési rendszerekhez képest.
-
A kazán magas, akár 91,5 %-os hatásfoka.
-
Alacsony, az előírtnál lényegesen kisebb károsanyag kibocsátás a tökéletes égésnek köszönhetően.
-
Könnyű, gyors tisztítás az eltávolítható elsődleges levegő járat által.
-
Az elgázosító kamra falainak rézsútos kialakítása a tökéletes tüzelőanyag felhasználás biztosítása érdekében.
-
Magas élettartam a belső részek hőálló, korróziógátló TERMOSIL védőréteggel történő kezelésének köszönhetően.
-
Samottal kibélelt égéstér a tökéletes égés biztosítása érdekében.
-
Vastag NOBASIL hőszigetelés a hővesztés megakadályozására.
A kazán vázlata
- AK 3000 vezérlés
- Felső ajtó
- Kéménycsappantyú húzórúdja
- Elgázosító kamra
- Elsődleges levegő járat
- Csappantyú
- Ventilátor
- Ventilátor burkolat
- Hőállóbeton fúvóka
- Másodlagos levegő retesz
- Ajtózár
- Samott téglák
- Alsó ajtó
- Kéménytorok
- Hőcserélő fedele
- Befűtő csappantyú
- Felső hátulsó burkolat
- Előremenő víz torok
- Hőbiztosíték
- Kazánvíz hőérzékelő
- Felső elülső burkolat
- Hőcserélő csövezet
- Hőállóbeton falazat
- Másodlagos levegő
- Égéstér
- Füstgáz áramlás iránya
- Visszaforgatott víz torok
- Vízfeltöltő torok
- Füstgázhőmérséklet érzékelő
Műszaki adatok
|
A kazán EN 303-5 szerinti osztálya (hatásfok / kibocsátás) |
|
3 / 3 |
|---|---|---|
|
Max. üzemi nyomás |
bar |
3 |
|
Tüzelőanyag |
|
fa max. 20 % nedvességtartalomig, min. 15 MJ/kg fűtőértékkel |
|
Teljesítmény tartomány |
kW |
8 - 41 |
|
Hatásfok |
% |
91,5 |
|
Tüzelőanyag fogyasztás névleges teljesítménynél |
kg/ó |
11,2 |
|
Helyettesítő tüzelőanyag |
|
Fahulladék, faforgács, fűrészpor, fűrészporbrikett max. 20 % nedvességtartalomig |
|
Kéményhuzat |
mbar |
0,20 – 0,35 |
|
Súly |
kg |
460 |
|
Beáramló víztorok átmérője |
G/mm |
2“ |
|
Kiáramló víztorok átmérője |
G/mm |
2“ |
|
Feltöltő szelep átmérője |
G |
½“ |
|
Víz térfogata |
l |
93 |
|
Égéstermékek hőmérséklete névleges teljesítménynél |
°C |
240 |
|
Égéstermékek hőmérséklete minimális teljesítménynél |
°C |
150 |
|
Töltő kamra mérete - mélység |
mm |
560 |
|
Töltő kamra mérete - magasság |
mm |
750 |
|
Töltő kamra mérete - szélesség |
mm |
440 |
|
Betöltő nyílás mérete (szélesség×magasság) |
mm |
435x255 |
|
Tüzelőanyag max. tömege |
kg |
48 |
|
Töltő kamra térfogata |
dm³ |
185 |
|
Zajszint |
dB |
47,7 |
|
Maximális bemeneti teljesítmény |
W |
70 |
|
Feszültség/frekvencia |
V/Hz |
~ 230V / 50Hz |
A TS 130 hűtő hőcserélő leeresztőszelepe
|
Nyitás hőmérséklete |
°C |
95 |
|---|---|---|
|
Belépő víz hőmérséklete |
°C |
4 – 15 |
|
Belépő víz nyomása |
bar |
1 – 4 |
EN 303-5: 1999 (MSZ EN 303-5:2000) c. l. 4.2.6 – Emissziós határértékek
A lehető legnagyobb hangsúlyt fektetjük környezetünk védelmére a gyártás folyamán, valamint kazánjaink károsanyag-kibocsátásának folyamatos csökkentésére.
A jelenlegi értékeink már most megfelelnek a 2015-ben érvénybe lépő szabványoknak.
Szilárd tüzelőanyagokkal üzemelő, kézi táplálású, legfeljebb 300 kW névleges teljesítményű kazánok részére meghatározott károsanyag-kibocsátási határértékek, [mg/m³]-ben 10 % O2 mellett. (megj.: a magasabb osztályú besorolás az előnyösebb)
Szabvány szerinti értékek VIGAS 40 esetében mért értékek
|
1. osztály |
2. osztály |
3. osztály |
|
|---|---|---|---|
|
CO |
25 000 |
8 000 |
5 000 |
|
OGC |
2000 |
300 |
150 |
|
Por |
180 |
150 |
125 |
|
névleges teljesítménynél |
|
|---|---|
|
CO |
193 |
|
OGC |
62 |
|
Por |
25 |
