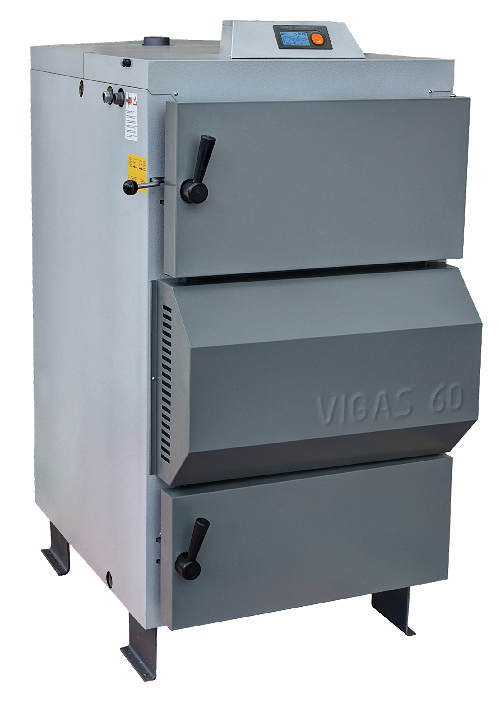

VIGAS 60 (15-72 kW)

takarékos, elektronikusan vezérelt faelgázosító kazán

Alap felszereltség:

  • AK4000 szabályozó

  • Füstgázhőmérséklet érzékelő

  • Befúvó ventilátor

  • Kazánköri keringető szivattyú vezérlés

  • Szobatermosztát, elszívó ventilátor csatlakoztatásának lehetősége

  • Bővítő modulok (EXPANDER) csatlakoztatásának lehetősége

  • Biztonsági hűtő hőcserélő

Előnyök:

  • Füstgázhőmérséklet alapján vezérelt égés, amely 60–65 % költség megtakarítást eredményez a hagyományos szilárdtüzelésű illetve gáz fűtési rendszerekhez képest.

  • A kazán magas, akár 88,1 %-os hatásfoka.

  • Alacsony, az előírtnál lényegesen kisebb  károsanyag kibocsátás a tökéletes égésnek köszönhetően.

  • Könnyű, gyors tisztítás az eltávolítható elsődleges levegő járat által.

  • Az elgázosító kamra falainak rézsútos kialakítása a tökéletes tüzelőanyag felhasználás biztosítása érdekében.

  • Magas élettartam a belső részek hőálló, korróziógátló TERMOSIL védőréteggel történő kezelésének köszönhetően.

  • Samottal kibélelt égéstér a tökéletes égés biztosítása érdekében.

  • Vastag NOBASIL hőszigetelés a hővesztés megakadályozására.

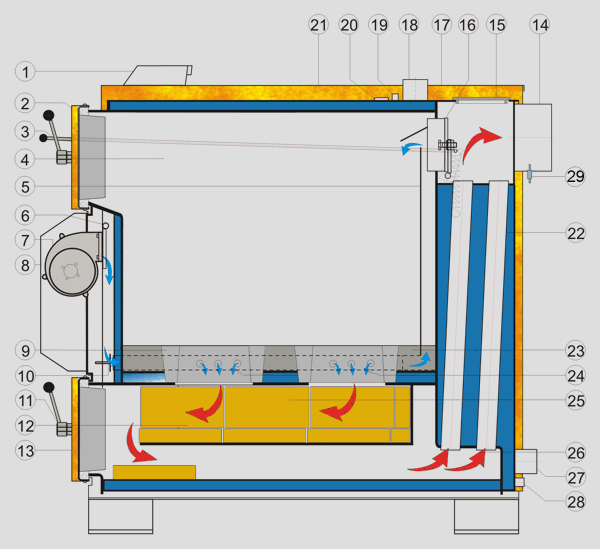

A kazán vázlata

  1. AK 3000 vezérlés
  2. Felső ajtó
  3. Kéménycsappantyú húzórúdja
  4. Elgázosító kamra
  5. Elsődleges levegő járat
  6. Csappantyú
  7. Ventilátor
  8. Ventilátor burkolat
  9. Hőállóbeton fúvóka
  10. Másodlagos levegő retesz
  11. Ajtózár
  12. Samott téglák
  13. Alsó ajtó
  14. Kéménytorok
  15. Hőcserélő fedele
  16. Befűtő csappantyú
  17. Felső hátulsó burkolat
  18. Előremenő víz torok
  19. Hőbiztosíték
  20. Kazánvíz hőérzékelő
  21. Felső elülső burkolat
  22. Hőcserélő csövezet
  23. Hőállóbeton falazat
  24. Másodlagos levegő
  25. Égéstér
  26. Füstgáz áramlás iránya
  27. Visszaforgatott víz torok
  28. Vízfeltöltő torok
  29. Füstgázhőmérséklet érzékelő



Műszaki adatok

A kazán EN 303-5 szerinti osztálya (hatásfok / kibocsátás)



3 / 3

Max. üzemi nyomás

bar

3

Tüzelőanyag



fa max. 20 % nedvességtartalomig, min. 15 MJ/kg fűtőértékkel

Teljesítmény tartomány

kW

15 - 72

Hatásfok

%

88,1

Tüzelőanyag fogyasztás névleges teljesítménynél

kg/ó

19

Helyettesítő tüzelőanyag



Fahulladék, faforgács, fűrészpor, fűrészporbrikett max. 20 % nedvességtartalomig

Kéményhuzat

mbar

0,20 – 0,35

Súly

kg

760

Beáramló víztorok átmérője

G/mm

2“

Kiáramló víztorok átmérője

G/mm

2“

Feltöltő szelep átmérője

G

¾“

Víz térfogata

l

180

Égéstermékek hőmérséklete névleges teljesítménynél

°C

240

Égéstermékek hőmérséklete minimális teljesítménynél

°C

150

Töltő kamra mérete - mélység

mm

750

Töltő kamra mérete - magasság

mm

730

Töltő kamra mérete - szélesség

mm

575

Betöltő nyílás mérete (szélesség×magasság)

mm

575x318

Tüzelőanyag max. tömege

kg

80

Töltő kamra térfogata

dm³

315

Zajszint

dB

51,4

Maximális bemeneti teljesítmény

W

140

Feszültség/frekvencia

V/Hz

~ 230V / 50Hz

A TS 130 hűtő hőcserélő leeresztőszelepe

Nyitás hőmérséklete

°C

95

Belépő víz hőmérséklete

°C

4 – 15

Belépő víz nyomása

bar

1 – 4

EN 303-5: 1999 (MSZ EN 303-5:2000) c. l. 4.2.6 – Emissziós határértékek

A lehető legnagyobb hangsúlyt fektetjük környezetünk védelmére a gyártás folyamán, valamint kazánjaink károsanyag-kibocsátásának folyamatos csökkentésére.

A jelenlegi értékeink már most megfelelnek a 2015-ben érvénybe lépő szabványoknak.

Szilárd tüzelőanyagokkal üzemelő, kézi táplálású, legfeljebb 300 kW névleges teljesítményű kazánok részére meghatározott károsanyag-kibocsátási határértékek, [mg/m³]-ben 10 % O2 mellett. (megj.: a magasabb osztályú besorolás az előnyösebb)

Szabvány szerinti értékek                                         VIGAS 60 esetében mért értékek



1. osztály

2. osztály

3. osztály

CO

12 500

5 000

2 500

OGC

1500

200

100

Por

180

150

125



névleges teljesítménynél

CO

1219

OGC

57

Por

70
