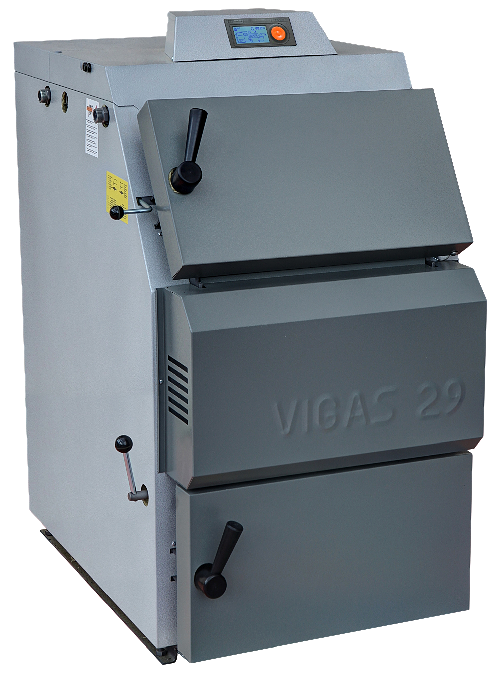

VIGAS 29 UD (5-35 kW)

takarékos, elektronikusan vezérelt faelgázosító kazán

Alap felszereltség:

  • AK4000 szabályozó

  • Füstgázhőmérséklet érzékelő

  • Befúvó ventilátor

  • Két sor hőcserélő

  • Döntött felső ajtó

  • Kazánköri keringető szivattyú vezérlés

  • Szobatermosztát csatlakoztatásának lehetősége

  • Biztonsági hűtő hőcserélő

Előnyök:

  • A füstgázhőmérséklet alapján vezérelt égés folytán 60–65 % költség megtakarítás a hagyományos szilárdtüzelésű illetve gáz fűtési rendszerekhez viszonyítva.

  • Barnaszénnel történő fűtés lehetősége.

  • A kazán magas, akár 85,5 %-os hatásfoka.

  • Alacsony, a környezetvédelmi követelményeknek bőven megfelelő károsanyag kibocsátás.

  • Eltávolítható elsődleges levegő járat a tisztítás megkönnyítése érdekében.

  • Az elgázosító kamra falainak rézsútos kialakítása a betöltött tüzelőanyag teljes elégetése érdekében.

  • Hőálló, korróziógátló TERMOSIL védőréteggel bevont belső részek az élettartam növelése érdekében.

  • Samottal kirakott égéstér a kátrányosodás csökkentése érdekében.

  • Vastag NOBASIL hőszigetelés a hatásfok növelése érdekében.

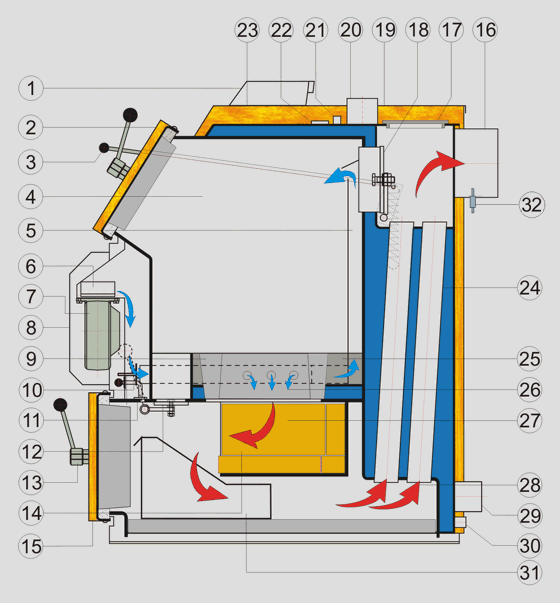

A kazán vázlata







  1. AK 3000 vezérlés
  2. Felső ajtó

  3. Kéménycsappantyú húzórúdja

  4. Elgázosító kamra

  5. Elsődleges levegő járat

  6. Ventilátor csappantyú

  7. Ventilátor

  8. Ventillátor burkolat

  9. Hőállóbeton fúvóka

  10. Másodlagos levegő retesz

  11. Tisztító csappantyú

  12. Tisztító nyílás

  13. Ajtózár

  14. Samott téglák

  15. Alsó ajtó

  16. Kéménytorok

  17. Hőcserélő fedele

  18. Befűtő csappantyú

  19. Felső hátulsó burkolat

  20. Kilépővíz torok

  21. Hőbiztosíték

  22. Kazán hőmérő

  23. Felső elülső burkolat

  24. Hőcserélő csövezet

  25. Hőállóbeton falazat

  26. Másodlagos levegő

  27. Égéstér

  28. Füstgáz áramlás iránya

  29. Visszaforgatott víztorok

  30. Töltő torok

  31. 29 UD hamutartó

  32. Füstgáz hőmérséklet érzékelő



Műszaki adatok

A kazán EN 303-5 szerinti osztálya (hatásfok / kibocsátás)



3 / 3

Max. üzemi nyomás

bar

3

Tüzelőanyag



barnaszén

Teljesítmény tartomány

kW

8 - 35 (8 - 29)*

Hatásfok

%

85,5

Tüzelőanyag fogyasztás névleges teljesítménynél

kg/ó

7,8 (8,0)*

Helyettesítő tüzelőanyag



Fahulladék, faforgács, fűrészpor, fabrikett, stb. legfeljebb 20 % nedvességtartalomig

Kéményhuzat

mbar

0,20 – 0,25

Súly

kg

430

Beáramló víztorok átmérője

G/mm

2“

Kiáramló víztorok átmérője

G/mm

2“

Feltöltő szelep átmérője

G

½“

Víz térfogata

l

75

Égéstermékek hőmérséklete névleges teljesítménynél

°C

240

Égéstermékek hőmérséklete minimális teljesítménynél

°C

150

Töltő kamra mérete - mélység

mm

490/440

Töltő kamra mérete - magasság

mm

500

Töltő kamra mérete - szélesség

mm

440

Betöltő nyílás mérete (szélesség×magasság)

mm

435x255

Tüzelőanyag max. tömege

kg

30

Töltő kamra térfogata

dm³

105

Zajszint

dB

45,5

Maximális bemeneti teljesítmény

W

70

Feszültség/frekvencia

V/Hz

~ 230V / 50Hz

* Fával történő fűtés melletti adatok

A TS 130 hűtő hőcserélő leeresztőszelepe

Nyitás hőmérséklete

°C

95

Belépő víz hőmérséklete

°C

4 – 15

Belépő víz nyomása

bar

1 – 4

EN 303-5: 1999 (MSZ EN 303-5:2000) c. l. 4.2.6 – Emissziós határértékek

A lehető legnagyobb hangsúlyt fektetjük környezetünk védelmére a gyártás folyamán, valamint kazánjaink károsanyag-kibocsátásának folyamatos csökkentésére.

A jelenlegi értékeink már most megfelelnek a 2015-ben érvénybe lépő szabványoknak.

Szilárd tüzelőanyagokkal üzemelő, kézi táplálású, legfeljebb 300 kW névleges teljesítményű kazánok részére meghatározott károsanyag-kibocsátási határértékek, [mg/m³]-ben 10 % O2 mellett. (megj.: a magasabb osztályú besorolás az előnyösebb)

Szabvány szerinti értékek                                         VIGAS 29 UD esetében mért értékek



1. osztály

2. osztály

3. osztály

CO

25 000

8 000

5 000

OGC

2000

300

150

Por

180

150

125



névleges teljesítménynél

CO



OGC



Por
