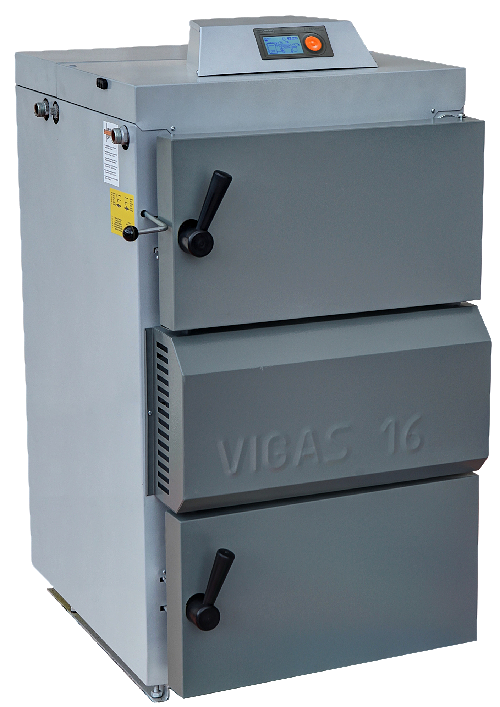

VIGAS 16 (12-18kW)

- takarékos, elektronikusan vezérelt faelgázosító kazán

Alap felszereltség:

  • AK4000 szabályozó

  • Füstgázhőmérséklet érzékelő

  • Befúvó ventilátor

  • Kazánköri keringető szivattyú vezérlés

  • Szobatermosztát, elszívó ventilátor csatlakoztatásának lehetősége

  • Bővítő modulok (EXPANDER) csatlakoztatásának lehetősége

  • Biztonsági hűtő hőcserélő

Előnyök:

  • Füstgázhőmérséklet alapján vezérelt égés, amely 60–65 % költség megtakarítást eredményez a hagyományos szilárdtüzelésű illetve gáz fűtési rendszerekhez képest.

  • A kazán magas, akár 89,1 %-os hatásfoka.

  • Alacsony, az előírtnál lényegesen kisebb  károsanyag kibocsátás a tökéletes égésnek köszönhetően.

  • Könnyű, gyors tisztítás az eltávolítható elsődleges levegő járat által.

  • Az elgázosító kamra falainak rézsútos kialakítása a tökéletes tüzelőanyag felhasználás biztosítása érdekében.

  • Magas élettartam a belső részek hőálló, korróziógátló TERMOSIL védőréteggel történő kezelésének köszönhetően.

  • Samottal kibélelt égéstér a tökéletes égés biztosítása érdekében.

  • Vastag NOBASIL hőszigetelés a hővesztés megakadályozására.

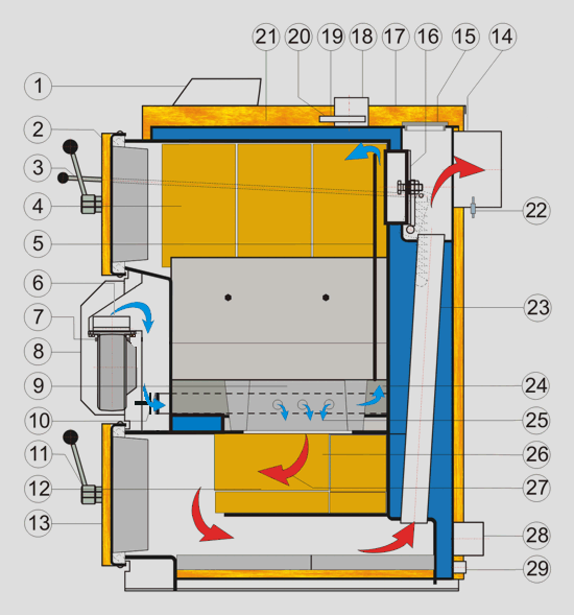

A kazán vázlata

  1. AK 3000 vezérlés

  2. Felső ajtó

  3. Kéménycsappantyú húzórúdja

  4. Elgázosító kamra

  5. Elsődleges levegő járat

  6. Csappantyú

  7. Ventilátor

  8. Ventilátor burkolat

  9. Hőállóbeton fúvóka

  10. Másodlagos levegő retesz

  11. Ajtózár

  12. Samott téglák

  13. Alsó ajtó

  14. Kéménytorok

  15. Hőcserélő fedele

  16. Befűtő csappantyú

  17. Felső hátulsó burkolat

  18. Előremenő víz torok

  19. Hőbiztosíték

  20. Kazánvíz hőérzékelő

  21. Felső elülső burkolat

  22. Füstgázhőmérséklet érzékelő

  23. Hőcserélő csövezet

  24. Hőállóbeton falazat

  25. Másodlagos levegő

  26. Égéstér

  27. Füstgáz áramlás iránya

  28. Visszaforgatott víz torok

  29. Vízfeltöltő torok











Műszaki adatok

A kazán EN 303-5 szerinti osztálya (hatásfok / kibocsátás)



3 / 3

Max. üzemi nyomás

bar

3

Tüzelőanyag



fa max. 20 % nedvességtartalomig, min. 15 MJ/kg fűtőértékkel

Teljesítmény tartomány

kW

12 - 18

Hatásfok

%

89,1

Tüzelőanyag fogyasztás névleges teljesítménynél

kg/ó

4,5

Helyettesítő tüzelőanyag



Fahulladék, faforgács, fűrészpor, fűrészporbrikett max. 20 % nedvességtartalomig

Kéményhuzat

mbar

0,15 – 0,20

Súly

kg

400

Beáramló víztorok átmérője

G/mm

2“

Kiáramló víztorok átmérője

G/mm

2“

Feltöltő szelep átmérője

G

½“

Víz térfogata

l

60

Égéstermékek hőmérséklete névleges teljesítménynél

°C

190

Égéstermékek hőmérséklete minimális teljesítménynél

°C

120

Töltő kamra mérete - mélység

mm

370

Töltő kamra mérete - magasság

mm

490

Töltő kamra mérete - szélesség

mm

440

Betöltő nyílás mérete (szélesség×magasság)

mm

435x255

Tüzelőanyag max. tömege

kg

20

Töltő kamra térfogata

dm³

80

Zajszint

dB

45

Maximális bemeneti teljesítmény

W

71

Feszültség/frekvencia

V/Hz

~ 230V / 50Hz

A TS 130 hűtő hőcserélő leeresztőszelepe

Nyitás hőmérséklete

°C

95

Belépő víz hőmérséklete

°C

4 – 15

Belépő víz nyomása

bar

1 – 4

EN 303-5: 1999 (MSZ EN 303-5:2000) c. l. 4.2.6 – Emissziós határértékek

A lehető legnagyobb hangsúlyt fektetjük környezetünk védelmére a gyártás folyamán, valamint kazánjaink károsanyag-kibocsátásának folyamatos csökkentésére.

A jelenlegi értékeink már most megfelelnek a 2015-ben érvénybe lépő szabványoknak.

Szilárd tüzelőanyagokkal üzemelő, kézi táplálású, legfeljebb 300 kW névleges teljesítményű kazánok részére meghatározott károsanyag-kibocsátási határértékek, [mg/m³]-ben 10 % O2 mellett. (megj.: a magasabb osztályú besorolás az előnyösebb)

Szabvány szerinti értékek                                         VIGAS 16 esetében mért értékek



1. osztály

2. osztály

3. osztály

CO

25 000

8 000

5 000

OGC

2000

300

150

Por

180

150

125



névleges teljesítménynél

CO

258

OGC

17

Por

26
